一、概述

    MHSS系列高壓固態軟起動柜(以下簡稱軟起動柜)是采用新理念設計的高壓電機軟起動柜，主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。它采用串聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它可減少電動機直接起動引起的電網電壓降，使用該產品不影響共網其他設備的正常運行，可減少電動機的沖擊電流，沖擊電流會造成電動機局部溫升過大，降低電動機壽命；可減小直接起動帶來的機械沖擊，沖擊加速所傳動機械的磨損；減少電磁干擾，沖擊電流會以電磁波的形式干擾電氣儀表的正常運行，高壓軟起動可以起停自如，提高工作效率。

二、型號含義

三、 技術參數

三相電源：AC3KV 、6KV 、10KV、15KV±30%

控制電源:AC220V+15%，

頻率：50Hz±3%

適用電機:一般鼠籠型異步電動機 ，同步電機

起動頻度：可頻繁起動,建議每小時起動不超過10次

防護等級:IP4X

冷卻方式：自然冷卻或強迫風冷

安裝位置：戶內

環境條件：海撥超過1500米，應相應降低容量使用

環境溫度：-25~+45°C之間

相應濕度不超過95%(20°C±5°C)

無易燃、易爆、腐蝕性氣體，無導電塵埃，室內安裝，通風良好，振動小于0.5G

四、使用環境條件

1. 環境溫度：0～+40℃（帶加熱裝置-20℃）

2. 相對濕度：≤90%（25℃）

3. 海拔高度：≤1000米

4. 地面傾斜度：≤5o

5. 安裝地點無火災及爆炸危險、無化學腐蝕及劇烈震動

6. 特殊使用條件可在訂貨時具體協商

五、產品特點

1 多種起動方式

點動、限流起動、電壓斜披起動、限流+電壓斜披起動、限流+電壓斜披起動+突跳起動，根據不同的負載可選擇相應的起動參數，達到佳的起動效果，使得電機起動更加準確、平滑。

2 起動控制

整機設有本地、遠程（外部干接點）、DCS、通迅（485接口、Modbus）起停控制功能；

3 軟起/直接起動

整機設計了“軟起/直接起動”的轉換功能，內置旁路接觸器具有直接起動的容量，生產的連續性。

4 晶閘管的保護

阻容網絡吸收動靜態均壓技術，功率器件在高電壓下串聯的可靠安全運行。

5 強大的抗干擾

采用信號多級處理及隔離技術，具有高抗干擾性的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。

6  模塊化設計

采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝整機維護。

7  多樣化進出線方式

根據用戶現場要求可選擇下進下出，上進下出，側進下出，側進測出的電纜安裝方式。

8  通訊接口( 可選功能)

RS-485通訊接口，內嵌標準MODBUS協議，方便組態連接。可與上位機或集中控制中心進行通信。

9  模擬信號輸出 ( 可選功能)

整機可提供標準4—20ma信號(壓力、溫度、流量等)的傳輸。

10 友好的人機界面

采用LCD液晶中文顯示面板，使編程及參數調整更加方便。故障及實時監控更加直觀，提高了工作效率。

11 故障記憶

記錄15次故障，便于用戶查找近的故障原因。

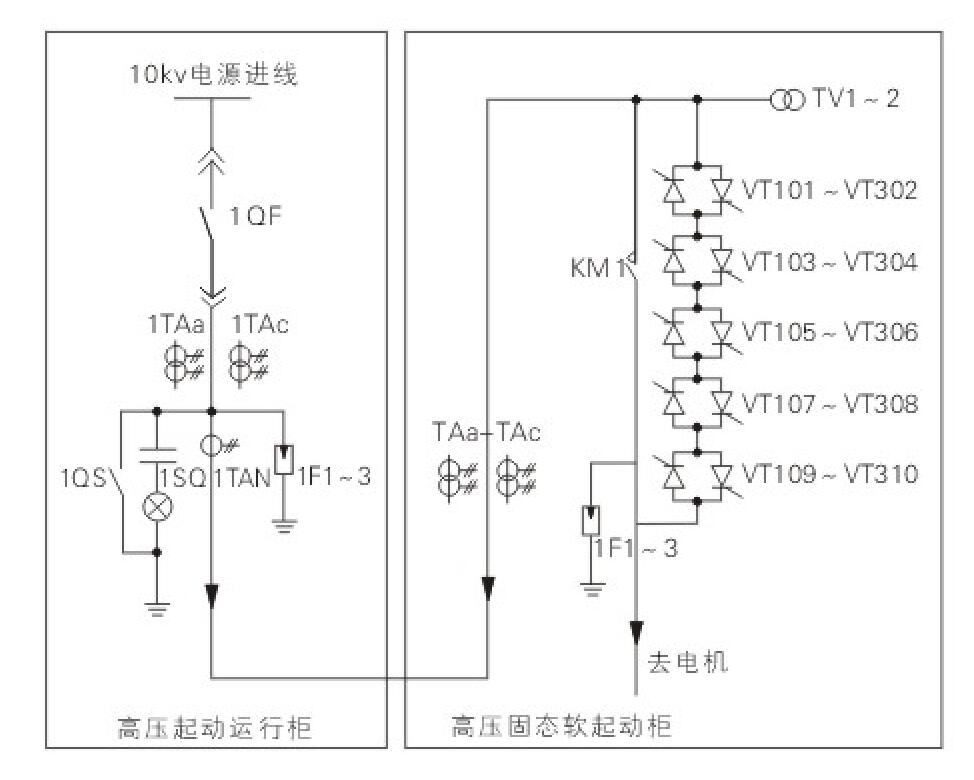

一次方案圖

六、 訂貨須知

訂貨時請?zhí)峁┫铝匈Y料：

u 上端電源狀況

u 電動機型號、額定電壓、額定電流、額定功率、額定轉速

u 電動機拖動負載類型（風機、水泵等）

u 設備進出線方式

u 設備使用環境

u 若用戶有其它要求請與我公司聯系
